自動反衝洗過濾器廣泛用於冶金、化工、石油、造紙、醫藥、食品、采礦、電力、城市給水領域。諸如工業廢水， 循環水的過濾，乳化液的再生，廢油過濾處理，冶金行業的連鑄水係統、高爐水係統，熱軋用高壓水除鱗係統。是一種先進、高效且 易操作的全自動過濾裝置。
概述

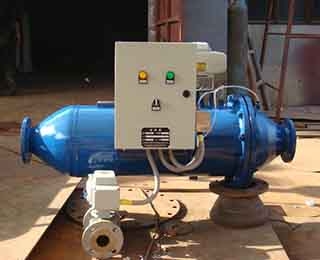

該過濾器由筒體、不鏽鋼濾網、排汙部分、傳動裝置及電氣控製部分組成。過濾機工作時，待過濾的水由水口時入，流經濾網，通過出口進入用戶所須的管道進行工藝循環，水中的顆粒雜技被截留在濾網內部。如此不斷的循環，被截留下來的顆粒越來越多，過濾速度越來越慢，而進口的汙水仍源源不斷地進入，濾孔會越來越小，由此在進、出口之間產生壓力差，當大度差達到設定值時，差壓變送器將電信號傳送到控製器，控製哭喊啟動驅動馬達通過傳動組件帶動軸轉動，同時排汙口打開，由排汙口排出，當濾網清洗完畢後，壓差降到最小值，係統返回到初始過濾狀，係統正常運行。
運行及控製
運行及控製不需外接任何能源就可以自動清洗過濾，自動排汙。反衝洗期間不斷流，清洗過濾周期可以調節，清洗過濾時間默認為10-60/s，清洗過濾損失水量隻占過濾水量的0.08－0.6%；過濾精度可達10-3000 微米；工作壓力可達1.0-1.6Mpa；單台流量：4-4160m3/h。可立式、臥式、倒置任意方向任意位置安裝，可用於工業、農業、市政電力、電子、醫藥、食品、印染、建築、鋼鐵、冶金、造紙等各行各業水過濾
工作原理
自動反衝洗過濾器工作原理（一）
水由入口進入，首先經過粗濾網濾掉較大顆粒的雜質，然後到達細濾網。在過濾過程中，細濾網逐漸累積水中的髒物、雜質，形成過濾雜質層，由於雜質層堆積在細濾網的內側，因此在細濾網的內、外兩側就形成了一個壓差。
當過濾器的壓差達到預設值時，將開始自動清洗過程，此間淨水供應不斷流，清洗閥打開，清洗室及吸汙器內水壓大幅度下降，通過濾筒與吸汙管的壓力差，吸汙管與清洗室之間通過吸嘴產生一個吸力，形成一個吸汙過程。同時，電力馬達帶動吸汙管沿軸向做螺旋運動。吸汙器軸向運動與旋轉運動的結合將整個濾網內表麵完全清洗幹淨。整個衝洗過程隻需數十秒鍾。排汙閥在清洗結束時關閉。過濾器開始準備下一個衝洗周期。
自動反衝洗過濾器工作原理（二）
待處理的水由入水口進入機體，水中的雜質沉積在不鏽鋼濾網上，由此產生壓差。通過壓差開關監測進出水口壓差變化，當壓差達到設定值時，電控器給水力控製閥、驅動電機信號，引發下列動作：電動機帶動刷子旋轉，對濾芯進行清洗，同時控製閥打開進行排汙，整個清洗過程隻需持續數十秒鍾，當清洗結束時，關閉控製閥，電機停止轉動，係統恢複至其初始狀態，開始進入下一個過濾工序。
設備安裝後，由技術人員進行調試，設定過濾時間和清洗轉換時間，待處理的水由入水口進入機體，過濾器開始正常工作。
自動反衝洗過濾器工作原理（三）
水由進水口進入過濾器，首先經過粗濾芯組件濾掉較大顆粒的雜質，然後到達細濾網，通過細濾網濾除細小顆粒的雜質後，清水由出水口排出。在過濾過程中，細濾網的內層雜質逐漸堆積，它的內外兩側就形成了一個壓差。當這個壓差達到預設值時，將開始自動清洗過程：排汙閥打開，主管組件的水力馬達室和水力缸釋放壓力並將水排出；水力馬達室及吸汙管內的壓力大幅下降，由於負壓作用，通過吸嘴吸取細濾網內壁的汙物，由水力馬達流入水力馬達室，由排汙閥排出，形成一個吸汙過程。當水流經水力馬達時，帶動吸汙管進行旋轉，由水力缸活塞帶動吸汙管作軸向運動，吸汙器組件通過軸向運動與旋轉運動的結合將整個濾網內表麵完全清洗幹淨。整個清洗過程將持續數十秒。排汙閥在清洗結束時關閉，增加的水壓會使水力缸活塞回到其初始位置，過濾器開始準備下一個衝洗周期。在清洗過程中，過濾機正常的過濾工作不間斷。
產品如何選型
自動反衝洗過濾器簡介
自動反衝洗過濾器是一種利用濾網直接攔截水中的雜質，以淨化水質及保護係統其他設備正常工作的精密設備，水由進水口進入自清洗過濾器機體， 由於智能化（PLC、PAC）設計，係統可自動識別雜質沉積程度，給排汙閥信號自動排汙。自動反衝洗過濾器克服傳統過濾產品的納汙量小、易受汙物堵塞、過濾部分需拆卸清洗且無法監控過濾器狀態等眾多缺點，具有對原水進行過濾並自動對濾芯進行自動清洗排汙的功能，且清洗排汙時係統不間斷供水，可以監控過濾器的工作狀態，自動化程度很高。
自清洗過濾器的特性
自清洗過濾器是一種新型的過濾技術，世界範圍內做的較好有奧瑞沃自清洗過濾器，其優勢主要是進行反衝洗時不間斷供水，整個反衝洗是以吸嘴淨濾網每一點這樣的方式實現的。反衝洗時隻是吸嘴與細濾網之間很小的局域壓力發生變化，而收集器與液壓缸的動作也不影響正常的供水。同時，在進行反衝洗時所消耗的水量很少，以流量為300m3/h．的過濾器為例：其反衝洗流量為35—40m3/h，反衝洗時間為7—15秒，反衝洗水量為80—160L。
產品特點
◆設計結構簡單。
◆反清洗時間短，流量，壓力損失小。
◆控製係統智能化（PLC、PAC）控製，自動化程度高。
◆設備可與中央控製係統連接。
◆高精度過濾，出水水質穩定。
◆濾網終身使用，無需更換。
◆使用壽命長。
◆可適用於不同原水水質和用水要求。
◆易損件少，無耗材，運行費用低，操作管理簡單。
◆自動反清洗不斷流。
◆自動反衝洗過濾器選型
過濾器選型的時候，請考慮以下因素
▲處理水量
▲係統的管道壓力
▲用戶要求的過濾精度
▲過濾雜質中懸浮物濃度
▲過濾介質的有關物理，化學性質
◆特殊用途過濾器
使用說明
1. 係統運行前應檢查管路安裝是否正確。
2. 對係統管路進行衝洗，此時設備進出水口閥門必須關閉，打開旁通閥門。
3. 檢查無誤後，開啟進水閥、出水閥、關閉旁通閥、排汙閥。

精度換算
