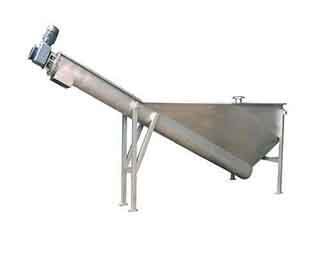

適用於汙水處理廠的沉砂池，是汙水中有機砂的分離及提升的一體化設備，可分離出粒徑≥0.2mm的顆粒。有較高的分離效率，設備采用無軸螺旋，無水中軸承，具有重量輕、結構緊湊、運行可靠、安裝方便等特點，是一種理想的砂水分離設備。

由無軸螺旋、襯條、U形槽、水箱，導流板和驅動裝置等組成。當砂水混合液從分離器的一端項部輸入水箱，混合液中較大的如砂粒等將沉積於U形槽底部，在螺旋的推坳下，砂粒沿斜置的U形槽底提升，離開液麵後繼續推移一段距離，在砂粒充分脫水後經排砂口卸置砂桶，而與砂分離後的水則從溢流口排出並送往廠內進水池。

工作原理

螺旋式砂水分離器安裝傾角在20°—30°之間，砂水混合液從進水管進入水箱，混合液中比重較大的顆粒（如砂粒）由於自重麵下降沉積於螺旋槽底部，在螺旋的推動下，物料沿斜置的U型槽底部提升，離開液麵後，繼續上移一段距離，砂粒中的水份逐漸在螺旋槽中的間隙中流回水箱，砂粒也逐漸幹化在出料口處，依靠自重落入其它輸送裝置。上清液則不斷的從排水管中流出。達到砂水分離目的。

構造及工作過程

1、螺旋式砂水分離器由無軸螺旋、襯條、U 型槽、水箱、導流板、出水堰和驅動裝置組成。

2、砂水混合物從分離器一端頂部輸入水箱，混合液中重度較大的，如砂粒等將沉積於槽型底部，在螺旋推動下，砂粒沿斜置的槽底提出升，離開液麵後繼續推移一段距離，在砂粒充分脫水後經排砂口卸至盛砂桶，而與砂水分離後的水從溢流口排出並送往廠內進水池。

特點

1、分離效率可達96%~98%，可分離出粒徑≥0.2mm 的顆粒；

2、采用無軸螺旋,無水中軸承,維護方便；3、結構緊湊,重量輕；

4、新型傳動裝置,其關鍵產件--減速器為先進的軸裝式,不用聯軸器,安裝對中方便；

5、襯條為快裝式,便於更換；

6、螺旋軸向位置可調,便於調整其尾部和箱壁的安全間隙；

用途

用於汙水處理廠沉砂池，將沉澱池排出的砂水混合液進行砂水分離。
