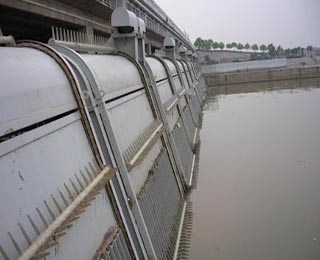

反撈式機械格柵清汙機由機架、柵條、驅動裝置、提升鏈、導向裝置、清汙耙齒、刮汙清潔梳、水底欄柵等主要部件組成。反撈式格柵清汙機工作時，固定於提升鏈上的清汙耙板驅動裝置的帶動下，將水下格柵部分截留的汙物撈上，防止泵和管道等被磨損或堵塞以利於後續流程順利進行。反撈式格柵清汙機和清汙耙板依靠二側提升鏈同步由柵前至柵後作回轉運動，當耙板機體上部時，由於轉向導軌及導輪的作用，汙物依靠重力自行落下卸汙。

主要特點

反撈式格柵除汙機的設計結構緊湊、電氣控製簡單，便於實現自動化；耐蝕性優、能耗小、噪音低；除汙動作連續、排汙幹淨、分離效率高。

供貨範圍

反撈式格柵除汙機的整機供貨：包括架體總成、齒耙組合、傳動機構（電機減 速機）、過扭矩保護裝置、清渣機構、底腳、水下鏈輪組合、柵條、備品備件等。

主要結構及工作原理

反撈式格柵除汙機由架體總成、齒耙組合、傳動機構、扭矩保護裝置、清渣機構、底腳、水下鏈輪組合、柵條等部件組成。

(1)格柵本體呈整體式結構，在廠內專用平台上組裝、調試，空機試運行8小時後出廠。

(2)柵條采用定製扁鋼。

(3)鏈條采用特製的寬鏈板不鏽鋼鏈條，鏈條的安全係數不小於6，並設有鏈輪張緊調節裝置。在鏈槽中運轉時，不需增加其他阻渣裝置，即可有效防止柵渣纏入鏈槽，避免了卡阻現象。

(4)鏈槽內裝設特殊材料墊層，既減小了運行時的磨擦阻力，又減小了運行噪聲。<o:p>

(5)傳動機構根據需要可采用軸裝式回轉減速機，並設機械過扭矩保護裝置。並配置張緊輪裝置，拆裝方便，外形精巧美觀。<o:p>

(6)除汙耙齒采用熱鑄衝壓加工成形，齒形精度高，與柵條齧合準確，除渣幹淨徹底。<o:p>

工作原理

本機裝有多個齒耙在鏈條組的驅動下作回轉運動，使齒耙從下往上對格柵片做清汙提汙動作（齒耙鏈在柵條前作回轉運行），撈取汙水中飄浮物、草木、纖維、橡塑等固體垃圾，清汙率大於95％。

根據用戶需要,控製係統可實行全自動控製，一般由時間自動起停，並可根據用戶要求配置。發生過扭矩會及時報警並立即自動停機。在無人看管下照樣進行工作。

設備的可靠性及耐久性

反撈式格柵除汙機，整機使用壽命在25年以上，無故障運行時間在5年以上，減速機、軸承：設備每年檢修一次，使用年限不少於10年，電器裝置：不少於10年，防護層：在5年以上。
